TEngine--Fsm模块

Fsm模块

Fsm模块（Fsm又叫有限状态机）可以用于角色行为控制、游戏ai、流程控制等情况。通俗来讲就是一个可以在不同状态之间切换，并且同一时间只能有一种状态的设计。

有限 指的就是同一时间只能有一种状态
状态机 也顾名思义有多个状态且能根据逻辑切换

网上有很多类似的介绍，就不过多叙述了，可以自行查阅相关资料。

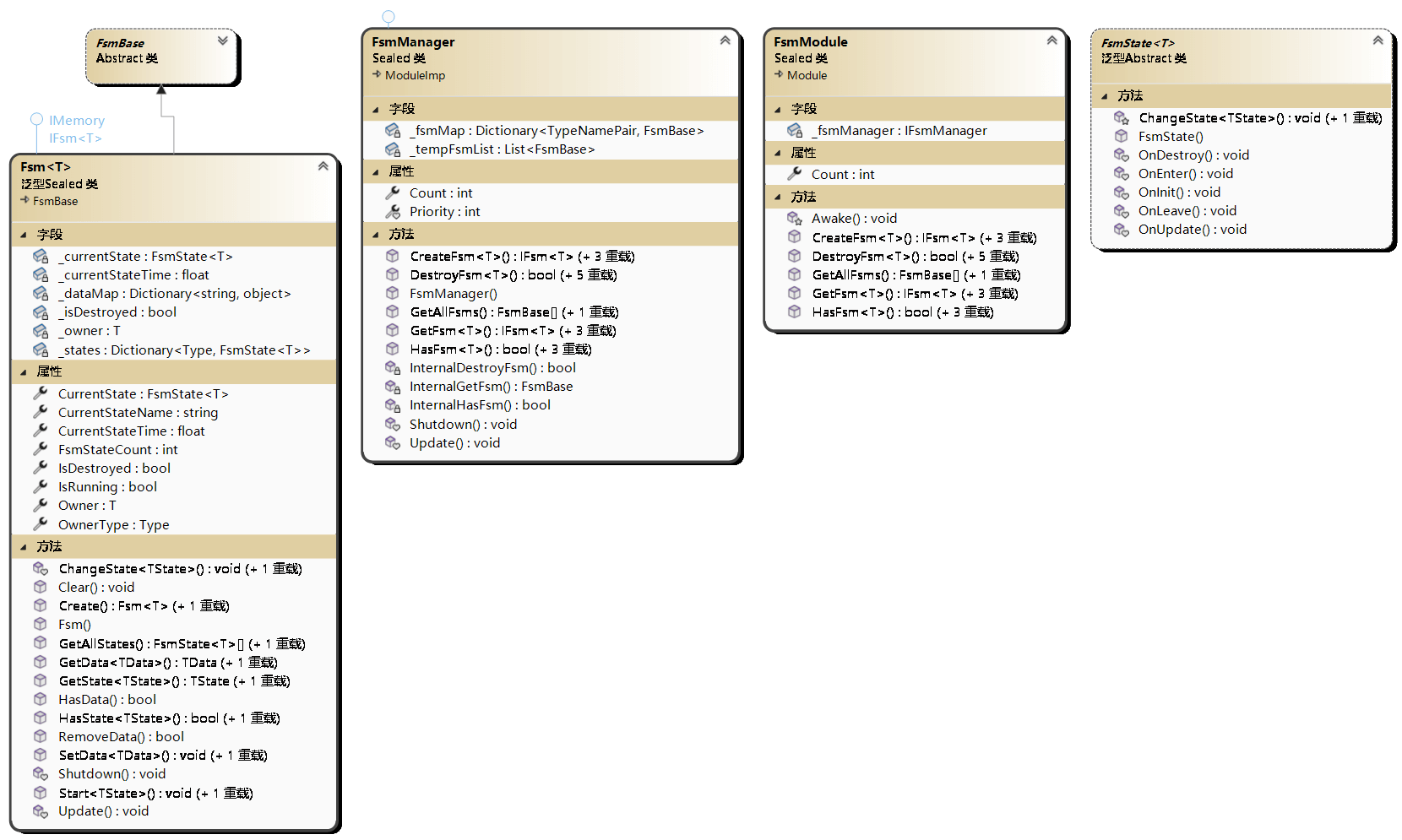

Fsm模块类图分析

上面的类图虽然看起来很多，但是我们只需先按照之前学过的整体框架分析，就可以知道这四个类里，只有FsmModule是继承了mono的。但是FsmModule类里并没有发现Update是怎么回事？>_<

别急，其实在类里的Awake方法实现了Module类里的注册，然后root模块里的Update方法实现了ModuleImpSystem注册模块管理的轮询，最终一层一层的下放到Fsm、FsmManger和FsmState类里了。

1.FsmModule和FsmManager

正如之前整体框架分析所说的，Module类主要负责查看和使用API，ModuleImp类主要负责逻辑。所有我们在使用Fsm管理的时候最好用FsmModule方法来创建、销毁、获取Fsm状态机等操作。

2.Fsm类

Fsm类主要是管理状态类的，包括开始状态、检查状态、切换状态、读取所有状态以及在状态之间传递数据。
这些方法都可以在FsmState类的方法里，通过参数使用。

protected internal virtual void OnInit(IFsm<T> fsm)
{
    fsm.SetData("testfsm","testdata");
}

3.FsmState类

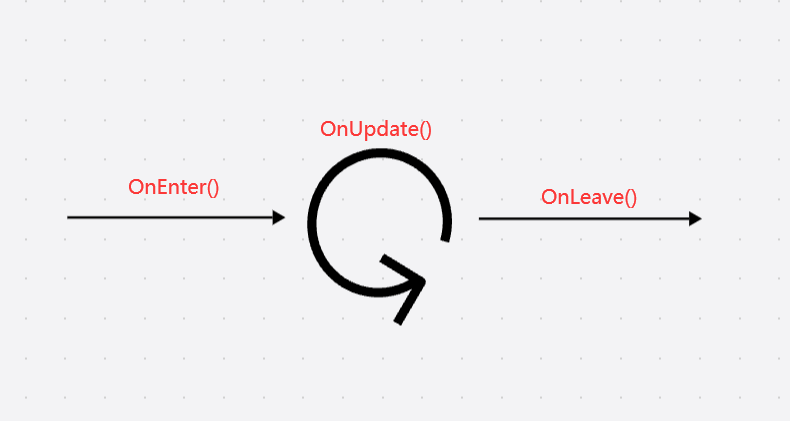

和流程类的图例一样，只不过这里会再多说一下OnInit()和Destory()。一个是状态初始化时调用、状态销毁时调用。也就是说切换状态只调用OnEnter()、OnUpdate()、OnLeave()。

▶

FsmState代码

using System;

namespace TEngine
{
    /// <summary>
    /// 有限状态机状态基类。
    /// </summary>
    /// <typeparam name="T">有限状态机持有者类型。</typeparam>
    public abstract class FsmState<T> where T : class
    {
        /// <summary>
        /// 初始化有限状态机状态基类的新实例。
        /// </summary>
        public FsmState()
        {
        }

        /// <summary>
        /// 有限状态机状态初始化时调用。
        /// </summary>
        /// <param name="fsm">有限状态机引用。</param>
        protected internal virtual void OnInit(IFsm<T> fsm)
        {

        }

        /// <summary>
        /// 有限状态机状态进入时调用。
        /// </summary>
        /// <param name="fsm">有限状态机引用。</param>
        protected internal virtual void OnEnter(IFsm<T> fsm)
        {
        }

        /// <summary>
        /// 有限状态机状态轮询时调用。
        /// </summary>
        /// <param name="fsm">有限状态机引用。</param>
        /// <param name="elapseSeconds">逻辑流逝时间，以秒为单位。</param>
        /// <param name="realElapseSeconds">真实流逝时间，以秒为单位。</param>
        protected internal virtual void OnUpdate(IFsm<T> fsm, float elapseSeconds, float realElapseSeconds)
        {
        }

        /// <summary>
        /// 有限状态机状态离开时调用。
        /// </summary>
        /// <param name="fsm">有限状态机引用。</param>
        /// <param name="isShutdown">是否是关闭有限状态机时触发。</param>
        protected internal virtual void OnLeave(IFsm<T> fsm, bool isShutdown)
        {
        }

        /// <summary>
        /// 有限状态机状态销毁时调用。
        /// </summary>
        /// <param name="fsm">有限状态机引用。</param>
        protected internal virtual void OnDestroy(IFsm<T> fsm)
        {
        }

        /// <summary>
        /// 切换当前有限状态机状态。
        /// </summary>
        /// <typeparam name="TState">要切换到的有限状态机状态类型。</typeparam>
        /// <param name="fsm">有限状态机引用。</param>
        protected void ChangeState<TState>(IFsm<T> fsm) where TState : FsmState<T>
        {
            Fsm<T> fsmImplement = (Fsm<T>)fsm;
            if (fsmImplement == null)
            {
                throw new GameFrameworkException("FSM is invalid.");
            }

            fsmImplement.ChangeState<TState>();
        }

        /// <summary>
        /// 切换当前有限状态机状态。
        /// </summary>
        /// <param name="fsm">有限状态机引用。</param>
        /// <param name="stateType">要切换到的有限状态机状态类型。</param>
        protected void ChangeState(IFsm<T> fsm, Type stateType)
        {
            Fsm<T> fsmImplement = (Fsm<T>)fsm;
            if (fsmImplement == null)
            {
                throw new GameFrameworkException("FSM is invalid.");
            }

            if (stateType == null)
            {
                throw new GameFrameworkException("State type is invalid.");
            }

            if (!typeof(FsmState<T>).IsAssignableFrom(stateType))
            {
                throw new GameFrameworkException(Utility.Text.Format("State type '{0}' is invalid.", stateType.FullName));
            }

            fsmImplement.ChangeState(stateType);
        }
    }
}
